fondations

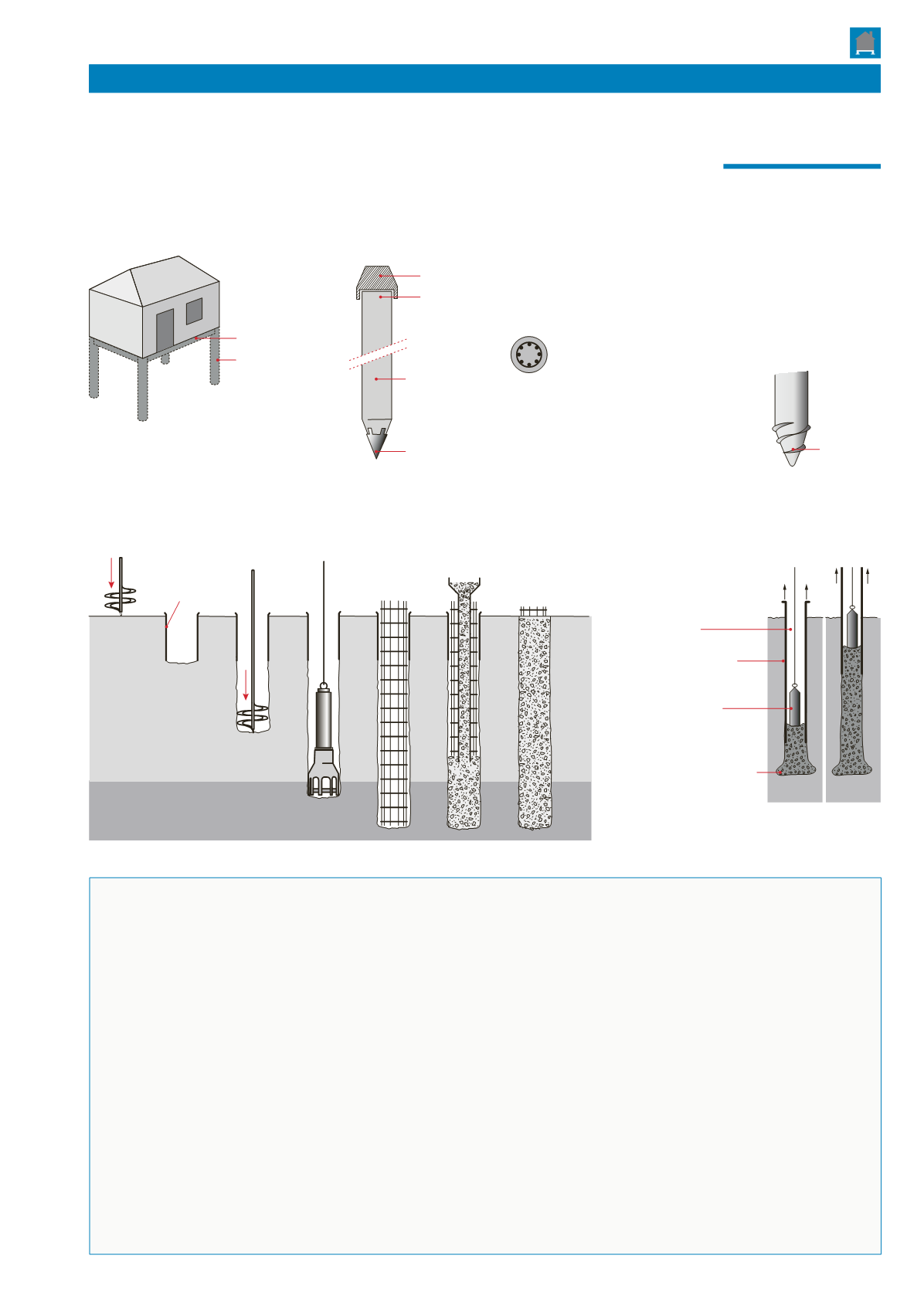

On réalise des
fondations profondes
pour reporter la charge des bâtiments vers un sous-sol dur profond, ou vers un sol moins sensible à
d’éventuelles variations de plasticité, lorsque les couches superficielles ne conviennent pas. Si le sol dur est trop profond pour être atteint,
on solidarise alors les sommets des pieux par des
longrines
avant d’y asseoir une construction.
Le
pieu battu
est foncé dans le sol par les percussions répétées du
mouton
d’une
sonnette
; sa base protégée par un sabot de métal
ou une frette ; sur sa tête, on place un casque de battage pour
qu’elle n’éclate pas sous les chocs du mouton.
fers longitudinaux
en
couronne
et
cerces
(cadres
transversaux)
casque de battage
pieu
longrine
sol dur (substratum)
sol peu stable
tête du pieu
corps en
béton armé
coupe
sabot de métal
virole
tube
d’entrée
1.
Premier forage.
Mise en place d’une
virole et du tube d’entrée.
2.
Forage du puits.
3.
Trépanage
éventuel
dans le sol dur.
4.
Pose des
armatures.
5.
Bétonnage par
tube plongeur.
6.
Recépage* de
la tête du pieu
sabot à vis
Un
pieu moulé foré
est un poteau de béton, armé ou non, coulé et pilonné dans un
forage
préparé dans le sol ou dans un
tube de métal
préalablement foncé par battage, puis retiré au fur et à mesure de son remplissage avec le béton.
tube coffrant
pilonnage
puits
pieu foré moulé
pieu moulé
par pilonnage du béton
sous tube coffrant
empattement
, ou
patte-d’éléphant
(de
pieu éclaté
)
fondations profondes
1
2
barrette
. Type de pieu moulé, foré sous boue bentonite (voir Parois moulées p. 23) et armé d’une cage d’armature.
micropieu
. Pieu foré dont le diamètre est inférieur à 25 cm. Les micropieux sont parfois ajoutés par groupes solidarisés entre les fondations
traditionnelles afin de conforter l’assise d’ouvrages modifiés.
lançage
. Injection d’eau sous pression ou d’air comprimé (par une
lance
) à l’extrémité d’un pieu pour ameublir le sol et faciliter ainsi
l’enfoncement du pieu par battage.
picot
. Petit pieu réalisé à l’aide d’un tube métallique tronconique fermé, enfoncé dans le sol par battage ou par vibration, puis extrait.
L’empreinte ainsi créée est immédiatement remplie, soit par du béton pour constituer de petits pieux, soit par des granulats pour améliorer
les caractéristiques du sol d’assise d’une fondation superficielle.
pieu ancré/flottant
. Un pieu est dit
ancré
s’il atteint le sol ferme. Sinon, il est dit
flottant
et sa stabilité est simplement assurée par les forces
de frottement latérales de ses parois contre le sol.
pieu éclaté
. Pieu moulé à la base duquel on fait sauter une charge explosive pour créer un volume dans lequel se répartit le béton, donnant
une meilleure assise.
pilot
. Pieu en bois de fort diamètre (20 à 30 cm), à tête frettée et à sabot de métal.
pilotis
. Support d’une construction composé d’un ensemble de pilots solidarisés par des
moises
.
trépan
. Outil de forage des sols durs par percussion ou rotation. Une
tarière
est un type de trépan à cuiller, utilisé pour le prélèvement
d’échantillons des sols.
sonnette
. Engin utilisé comme outil à percussion pour
battre
les pieux de fondations (ou enfoncer dans le sol les palplanches). La masse qui
percute le casque de protection du pieux est appelé
mouton
.
vibrofonçage
. Procédé d’enfoncement par vibration des pieux et palplanches dans les terrains meubles.
en savoir
+
*
Action de couper les têtes des pieux
pour les aligner au niveau voulu.
pieu battu
pieu à vis
pieux moulés
NB.
Les pieux préfabriqués
peuvent aussi être en bois
ou en métal.
