Planchers en béton
.
Le terme désigne tous types de planchers
dont l’ossature rigide et porteuse est consti-
tuée de béton.
GB :
concrete floor.
On distingue :
1-
Les
planchers en béton armé
.
• le plancher en
dalle pleine de béton
armé,
ferraillée et coulée en place, soit sur un cof-
frage qui sera éliminé après durcissement
par décintrage, soit sur un coffrage perdu.
Sa portée n’excède pas 4 m, et son épais-
seur est d’au moins 12 cm. Sa périphérie
est encastrée dans les murs porteurs.
(V.ill)
.
Pour les calculs des dalles et planchers en
béton, on utilise les formules du BAEL et
désormais de l’Eurocode 2, les abaques
Pigeaud (planchers rectangulaires), la
méthode Caquot (planchers à charges d’ex-
ploitation élevées).
GB :
slab concrete floor.
• le
plancher de béton nervuré
: dalle de
béton dont la sous-face est recoupée de ner-
vures saillantes coffrées, garnies d’armatures
à cadres, formant des poutrelles intégrées
régulièrement espacées, souvent en réseau
orthogonal.
(V.ill)
.
GB :
ribbed concrete floor.
• le
plancher-résille
, analogue au précé-
dent, mais dont les poutres ou les nervures
saillantes composent un quadrillage ortho-
gonal.
GB :
grid concrete floor.
• le
plancher-champignon
, composé d’une
dalle pleine, sans poutre, dont les charges
sont reportées sur l’évasement en chapiteau
ou en goussets de poteaux de béton.
(V.ill)
.
repos
sur poutre
:
A
: simple, bout-à-bout
J
: juxtaposé
R
: à recouvrement à mi-bois
S
: à sifflet
repos
entaillés
:
D
: à entaille droite, ou vive
P
: à paume grasse
Q
: à queue-d'hironde
appui à tenon et étrier (
E
), ou sur sabot (
S
)
repos
sur lambourdes
portées par étriers (ou boulonnées
contre la poutre)

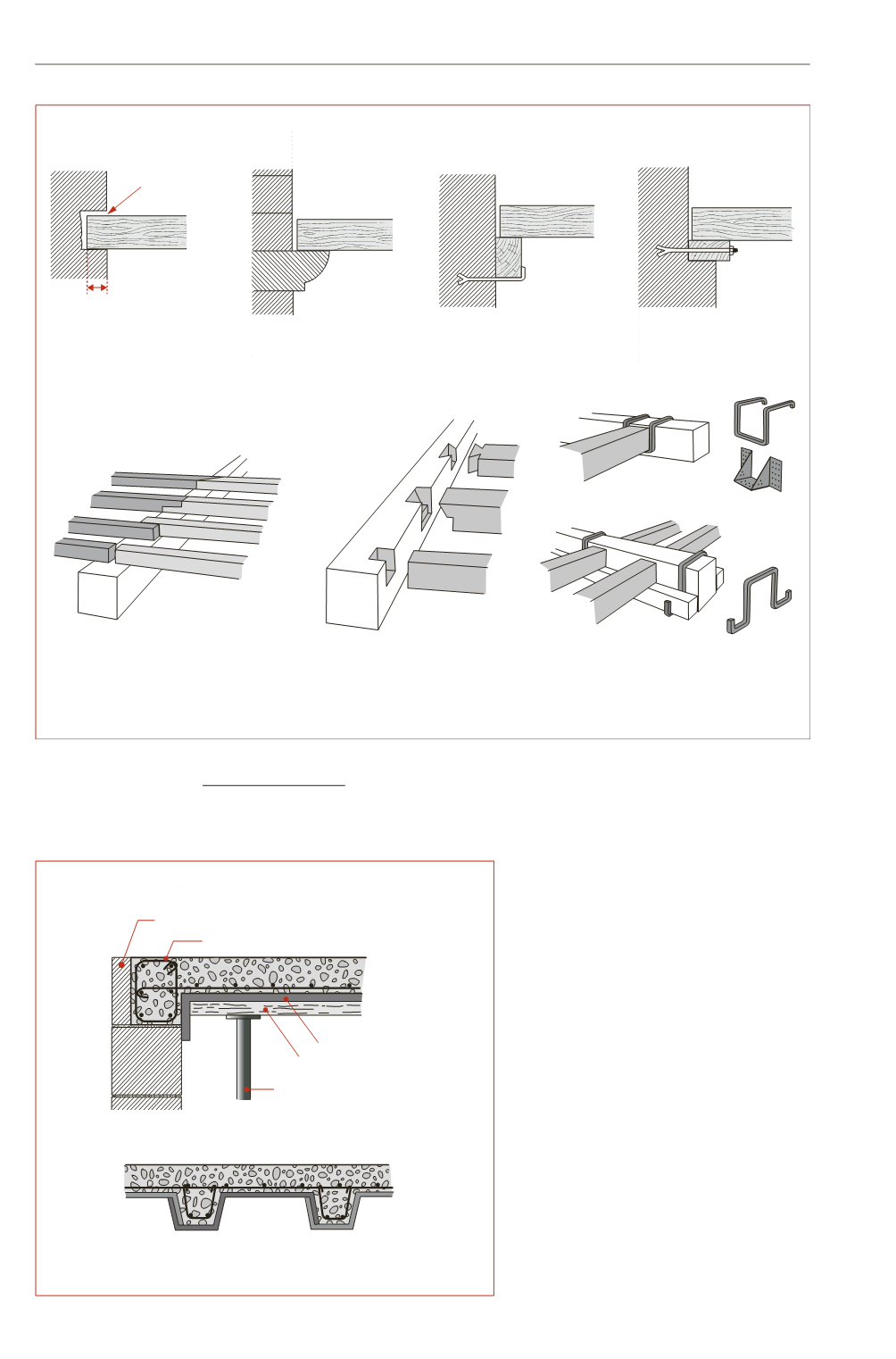

appuis et repos des solives
sur les poutres de bois
0,15 à 0,20 m
vide d’air
sur 4 faces
appui encastré
(empochement)
appui sur corbeau
appui sur lambourde
ou poutre "muraillère"
appui sur sablière
appuis et repos des poutres et solives
des planchers
S
R
J
A
Q
P
D
E
S
planchers coffrés et coulés en place
table de coffrage
lisse d’appui
étai
planelle de rive
chaînage périphérique
plancher à
dalle pleine
, sur coffrage
plancher à
dalle pleine nervurée
(sur coffrage amovible ou sur coffrage perdu)
