électricité, éclairage
Dicobat
VISUEL
157
appareillage de branchement et de protection
contacteur

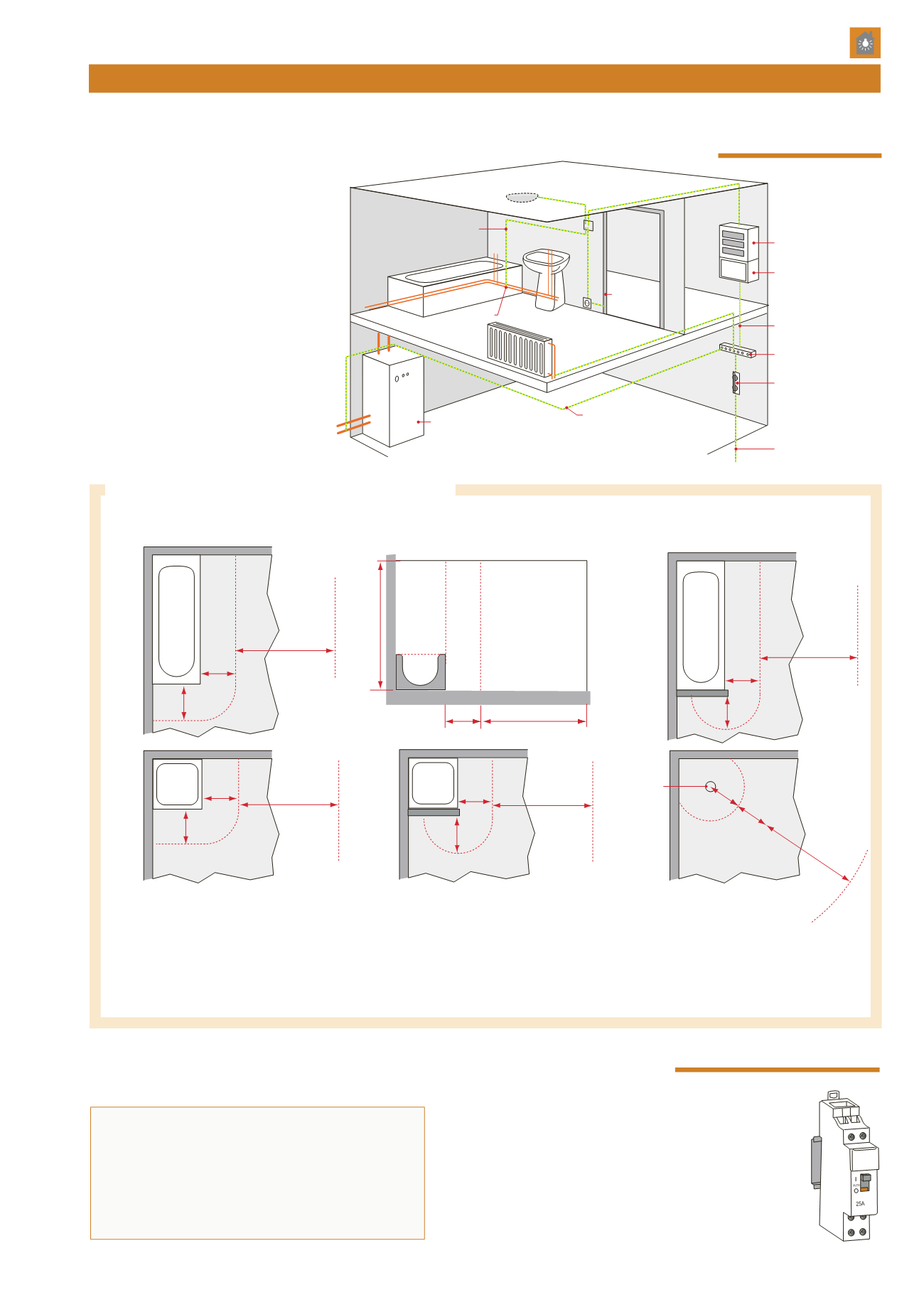

Les volumes dits
volumes-enveloppe
correspondent, dans les salles d’eau avec baignoire et/ou douche, à des volumes de protection dans
lesquels la présence d’équipements électriques est soit interdite, soit tolérée sous réserve des caractéristiques précises suivantes :
En cas de surconsommation, le
délesteur
interrompt un
circuit électrique non prioritaire (par exemple un convecteur)
selon une programmation établie.
Le
contacteur jour/nuit
pour tarifs heures creuses (option
EDF) met automatiquement en marche un chauffe-eau
pendant les périodes à tarif réduit.
horloge programmable
. Appareil permettant de
définir les horaires de fonctionnement des appareils (par
exemple chauffage, lave-linge, sèche-linge...).
bloc autonome
. Batterie en charge permanente, ou
générateur, dont la seule fonction est d’alimenter un
réseau d’organes de sécurité (en particulier les balisages
lumineux de sorties de secours).
en savoir
+
vol. 0
0,60
0,60
0,60
0,60
0,60 0,60
2,40
0,60
2,40 m
2,40
2,40
2,40
2,40
0,60
0,60
0,60
0,60
2,25
vol. 0
vol. 0
vol. 0
vol. 0
vol. 2
vol. 2
vol. 2
vol. 2
vol. 2
vol. 2
volume 3
volume 3
volume 3
volume 3
volume 3
volume 3
vol. 1
vol. 1
vol. 1
vol. 1
vol. 1
vol. 1
baignoire
douche avec receveur
douche sans receveur
douche avec receveur et paroi
baignoire avec paroi fixe
coupe transversale
Volume 0
: seule la TBT ≤ 12 V est admise. Aucune canalisation ni appareil autre que conçu pour utilisation dans les baignoires.
Volume 1
:
sont seuls admis les interrupteurs TBTS ≤ 12 V. Les chauffe-eau électriques ne sont admis qu’à condition d’être horizontaux, placés le
plus haut possible et raccordés à des canalisations d’eau conductrices et protégées par disjoncteur différentiel haute sensibilité.
Volume 2
:
sont admis : une prise de courant alimentée par transformateur de séparation de faible puissance, et les luminaires et appareils de
chauffage de classe II, ≥ IPX4 (protégés contre les projections d’eau en toutes directions), et protégés par un dispositif différentiel à haute sensibilité.
Volume 3
:
sont admis les appareils et prises de courant alimentés par un transformateur de séparation ou en TBTS, ou bien protégés par un
dispositif différentiel à haute sensibilité.
gestion de la consommation
liaison équipotentielle
eau
gaz
éclairage
chaudière
tableau électrique
avec bornier de terre
coffret de
communication
conducteur principal
de protection
borne principale
de terre
barrette de coupure
de terre
raccordement
à la terre
liaison équipotentielle
principale
liaison équipotentielle
locale
(salle d’eau)
huisserie
vidange
La
liaison équipotentielle
est le rac-
cordement à un même conducteur
de protection (dit de terre), de toutes
les
pièces métalliques
susceptibles
d’être mises accidentellement sous
tension en cas de défaut entre des
éléments conducteurs : tuyauteries
d’alimentation en eau ou en gaz,
appareils sanitaires ou leurs bondes,
radiateurs, charpente et huisseries
métalliques,
etc
.
La
masse
désigne l’ensemble des
parties métalliques d’un équipement
quelconque, exception faite des
conducteurs normalement sous ten-
sion et des éléments actifs isolés.
volumes-enveloppe
de protection dans les salles d’eau
