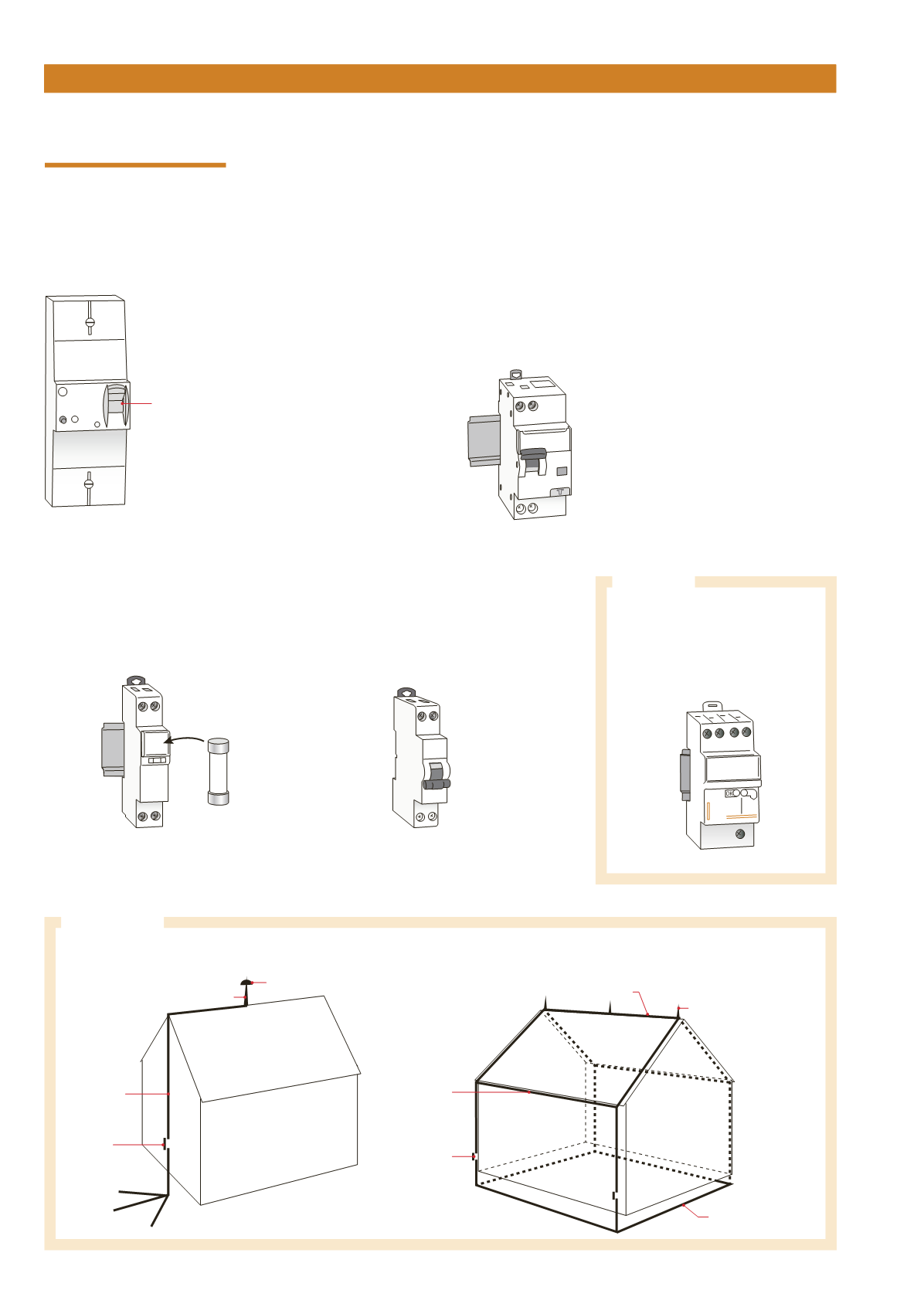

commande de coupure
générale du réseau électrique
interrupteur ou disjoncteur différentiel
,
fonction différentielle de 30 mA (haute sensibilité)
disjoncteur
divisionnaire
ou
modulaire
coupe-circuit
ou
porte-fusible
à bascule
cartouche
fusible
disjoncteur de branchement différentiel
,
ou disjoncteur d’abonné
sensibilité 500 mA (i.e. déclenchement si la
différence de courant entre la phase et le
neutre dépasse 500 mA)
Les
appareils différentiels
sont sensibles à toute différence anormale entre le courant d’entrée d’une installation et son courant de sortie (différence
de courant qui circule entre la phase et le neutre). Ils détectent ainsi les mises à la terre inopinées ou les fuites de courant dues à des défauts
d’isolement et coupent alors instantanément l’alimentation du circuit concerné. La norme NF C 15-100 indique le nombre minimum de différentiels
en fonction de la superficie du logement.
Les circuits doivent être protégés contre les surintensités qui provoqueraient des surchauffes
et des risques d’incendie. On utilise pour cela : soit des
disjoncteurs divisionnaires
ou
modulaires
(phase + neutre), qui assurent le sectionnement du fil à protéger et la commande
de fermeture et de coupure en service normal ; soit des
coupe-circuit à cartouche fusible
(de
moins en moins). Tous sont calibrés en fonction de la section du fil à protéger (par ex. : fusible
de calibre maximal de 10 A pour un fil de 1,5 mm
2
de section). Voir aussi page précédente.
500mA
S
I
0
Le
disjoncteur général
ou
de branchement
ou
d’abonné
, coupe automatiquement le
courant en cas de court-circuit. Il est dit
sélectif
s’il permet la mise hors tension d’une
partie seulement de l’installation en défaut.
Les
dispositifs différentiels résiduels
(
DDR
) sont placés entre
le disjoncteur de branchement et les dispositifs de protection
des circuits, sur une portion de circuit d’usager, afin de ne pas
déclencher le disjoncteur général en cas d’anomalie. On distingue
les
interrupteurs différentiels
, qui protègent
contre les fuites de courant, et les
disjoncteurs
différentiels
, qui protègent en plus contre les
court-circuits et les risques de surcharge.
NB.
La cartouche doit être remplacée lorsque le fusible a fondu suite à une surintensité.
N
N
16A
16A
Fusible
NB.
Voir aussi page précédente.
NB.
Voir aussi page suivante.
Le
parafoudre
protège les équi-
pements sensibles contre les effets
de la foudre. Il est obligatoire dans
les bâtiments équipés d’un para-
tonnerre et dans les régions à forte
densité de foudroiement.
capteur (cuivre ou platine)
terre en patte d’oie
prise de terre en
boucle fermée
hampe
paratonnerre à cage de Faraday
(à prise de terre en boucle)
ceinturage
conducteur
de descente
paratonnerre à tige
borne de
coupure
borne de
coupure
capteur
pointes (cuivre ou platine)
Le rôle d’un
paratonnerre
est de capter la foudre pour la diriger vers la terre humide ou vers l’eau.
parafoudre
paratonnerres
protection des personnes
protection des circuits
disjoncteurs différentiels
