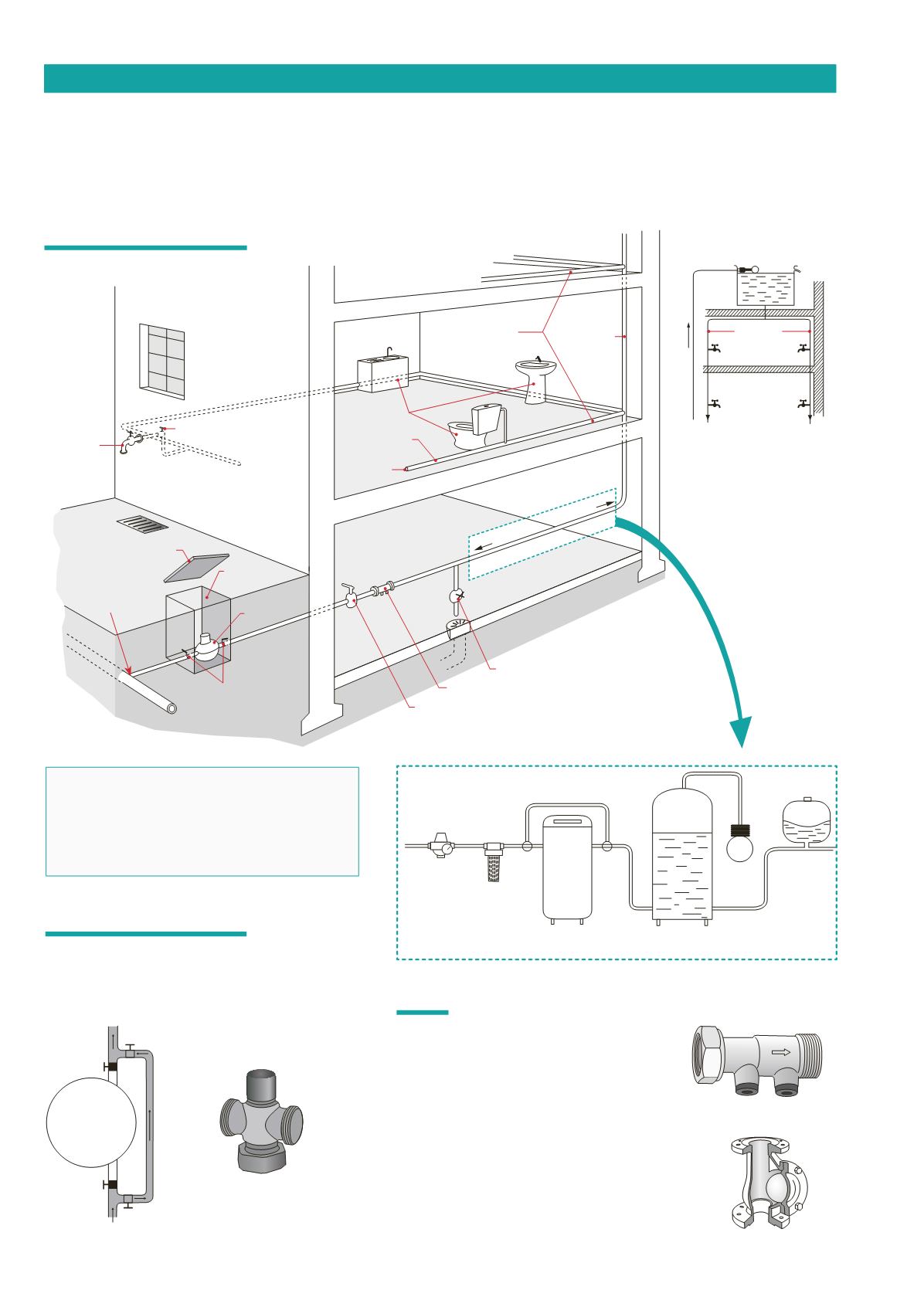

adduction et alimentation en eau
points d’eau
ceintures d’étage
bras mort
bouchon
amont
aval
clapet anti-retour ou anti-pollution
vanne ou robinet d’arrêt général
puisage
extérieur
robinet d’arrêt et purgeur
raccordement :
piquage sur
le réseau
regard, ou
tabernacle
robinets
d’arrêt
compteur
tampon
réseau public
robinet de purge
colonne
ou conduite
montante
réseau de distribution d’eau
réducteur,
ou limiteur
de pression
filtre à
cartouche
adoucisseur
ou osmoseur
(Voir détails ci-après)
bipasse
réservoir
sous pression
sur-
presseur
antibélier
Dispositifs de pression et de traitement éventuels :
bipasse
(de l’anglais
by-pass
)
clapets
Par opposition à la
distribution en chandelle,
la ceinture principale se
trouve à l’étage supérieur.
Ce type d’installation est
surtout fréquent pour les
alimentations par pompe
à réservoir haut.
L’
adduction
désigne tous travaux et équipements ayant pour objet de conduire l’eau d’un point à un autre.
L’
alimentation
en eau d’une cité est soit
directe
(des conduites d’amenée aux points de distribution), soit
en retour
(à partir de réservoirs élevés, alimentés
par pompage), soit
en surpression
(la pression de l’eau des conduites étant relevée par des relais surpresseurs).
colonnes
ou conduites
descendantes
alimentation en parapluie
alimentation en chandelle
clapet anti-retour et
anti-pollution
clapet à bille
Canalisation de dérivation d’un circuit, permettant de dévier
le passage du fluide dans un appareil (adoucisseur, ballon,
échangeur, circulateur,
etc.
), pour le réparer ou l’entretenir
sans interrompre le cours normal du fluide vers ses autres
destinations.
Un clapet est un dispositif mobile d’obturation
automatique qui ne laisse circuler les fluides
(liquides ou gazeux) que dans un sens. Dans
l’autre sens, il forme soupape anti-retour,
interdisant le refoulement ou le retour des
fluides.
On installe donc des clapets dans les canalisations
et équipements dans lesquels la circulation
des fluides doit impérativement se faire à sens
unique (alimentations d’eau potable, siphons,
équipements sous pression...).
Les clapets usuels sont à bille, articulés ou sur
charnière, ou à valve guidée.
appareil
bipassé
vanne à 3 voies
avec bipasse
grillage avertisseur
. Grillage ou filet plastique de
couleur déroulé au-dessus des canalisations et câbles
enterrés, pour prévenir de leur présence et éviter de
les endommager lors de terrassements ultérieurs
(bleu : canalisations d’eau - rouge : électricité - vert :
télécommunications - jaune : gaz et air comprimé).
en savoir
+
Le mot
bipasse
désigne aussi les
vannes qui commandent cette
dérivation.
