Dicobat
VISUEL

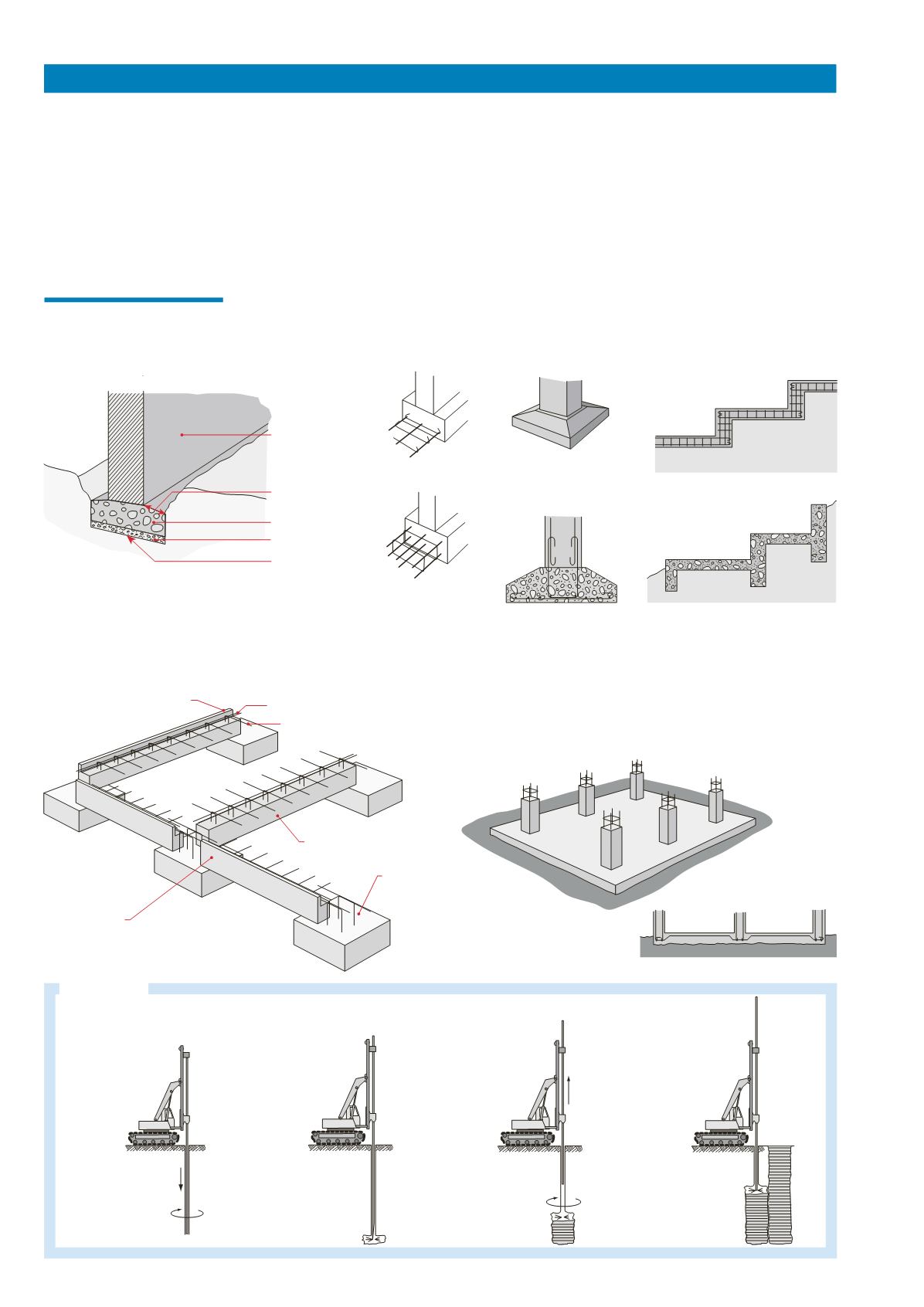

On réalise des
fondations superficielles
lorsque le sol a une
portance
suffisante (aptitude à supporter des charges sans risque de tassement).
Elles sont descendues à des profondeurs de l’ordre de 50 cm à 1 m sous la surface du sol naturel, ou sous le plancher enterré le plus bas.
Cette profondeur doit être suffisante pour mettre les fondations superficielles à l’abri des conséquences des gelées (
garde au gel
).
Le
radier général
est une épaisse couche de béton armé, coulée
directement sur le sol, pour constituer l’
assise
et le
plancher bas
d’une
construction. Il sert de fondations sur les terrains instables ou inondables,
lorsque la
portance
du sol n’est pas suffisante pour des
semelles
. Sur les
terrains en pente, on l’établit
à redans
.
semelle
isolée
ou
ponctuelle
sous poteau en
béton armé
mur de
soubassement
semelle filante
semelle armée,
à redans
semelle-bêche, avec ressauts
inférieurs formant ancrage
béton de propreté*
empattement
semelle armée plate
(pour les bon sols)
semelle renforcée
(pour sols non homogènes)
fond de la rigole
Les
fondations
composent le socle et l’
assise
stable d’une construction. Elles répartissent sa charge sur le sol naturel ou reportent ces charges
jusqu’au sol dur. Les fondations doivent pouvoir supporter la construction sans aucun risque de déplacement vertical (enfoncement) ou latéral
(pression des terres, glissement sur pente).
La
reconnaissance des sols
, ou
essai géotechnique
est donc un préalable indispensable avant toute opération de construction. L’analyse d’un
sol peut se faire sur sa composition physico-chimique (prélèvement par
carrotage
d’un échantillon cylindrique), sur sa composition géologique
(mesure de sa résistivité électrique ou sondage sismique), sur sa dureté ou sa résistance à l’enfoncement (avec un
pénétromètre
), au cisaillement
(avec un
scissomètre
), à la pression (avec un
pressiomètre
) ou au frottement (avec un
phicomètre
).
1.
Perforation en
rotation jusqu’à la
profondeur voulue.
2.
Début de l’injection
du coulis sous très
haute pression.
3.
Rotation et
remontée progressive
du train de tiges.
4.
Répétition de
l’opération pour des
forages adjacents.
fondations
fondations superficielles
Procédé utilisant un jet de fluide à très grande vitesse pour déstructurer un sol et le mélanger à un coulis liquide,
créant ainsi un "
béton de sol
" in situ dans la masse du terrain.
semelles
longrines et plots préfabriqués
radier général
plot
longrine intermédiaire
longrine de rive
armatures filantes
armature d’attente
becquet (about du plancher)
coupe (armatures sous poteaux)
jet-grouting
*
Pour niveler le fond de fouille et empêcher les
remontées de boue lors du coulage de la semelle.
NB.
La section des fondations est fonction du poids à supporter et de la nature du sol. La section des aciers varie selon la zone sismique.
Les semelles doivent être liées aux angles par des équerres. Voir aussi Massif d’ancrage page 55.
