Dicobat
VISUEL

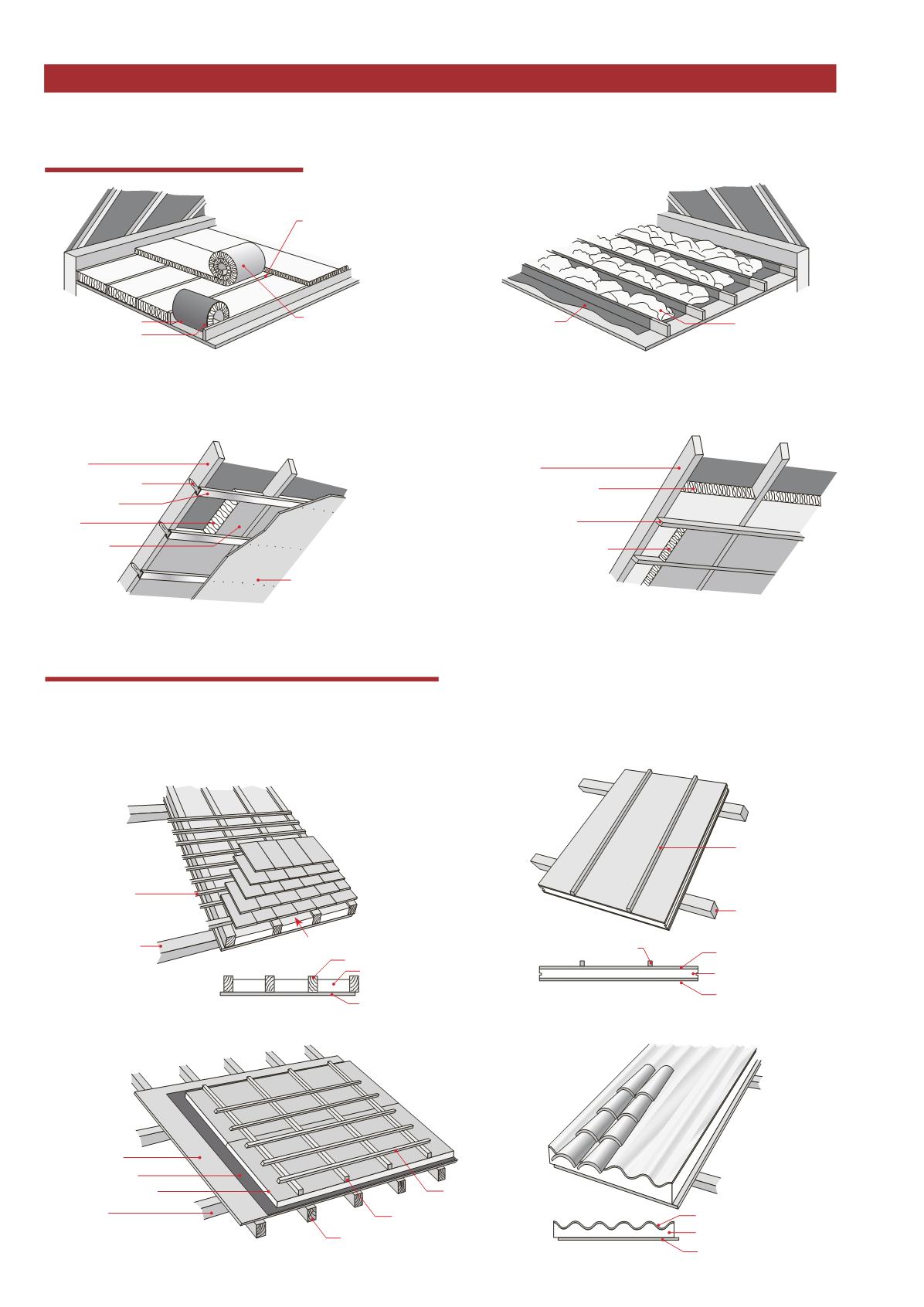

isolation des combles
sans ossature métallique
avec ossature métallique
1
re
couche d’isolant (de même hauteur
que les solives), avec pare-vapeur
2
nde
couche d’isolant,
avec pare-vapeur
1
re
couche d’isolant
isolant
en vrac
soufflé
ou répandu
par
épandage
faux-plancher
plaque de plâtre
chevron
chevron
contre-chevron
fourrure métallique
rail métallique
isolant
pare-vapeur
pare-vapeur
solive
2
nde
couche
éventuelle d’isolant
sans pare-vapeur
isolation des combles par l’intérieur
NB1.
Des zones de circulation doivent être ménagées par dessus l’ensemble.
NB.
Une lame d’air est ménagée entre la couverture et l’isolant.
NB2.
Dans le cas d’un
plafond suspendu
, on intercale une couche d’isolant entre
le plafond et l’élément auquel il est accroché (un plancher en bois ou la charpente).
combles perdus
combles aménagés
panneaux-sandwich
contre-liteau
caissons chevronnés
sarking
lame d’air
liteau
chevron
chevron
contre-liteau
liteau
isolant
contre-liteau
panne
panne
platelage
pare-vapeur
panneau isolant
parement intérieur
âme isolante
panne
âme isolante
parement extérieur
plaque ondulée
parement intérieur
parement intérieur
plaques ondulées
pour tuiles canal
Les
panneaux de sous-toitures
se substituent au chevronnage traditionnel (voir page suivante) et comportent une isolation thermique intégrée
avec pare-vapeur. Ils se fixent directement sur les pannes et s’emboîtent latéralement. Ils présentent de nombreuses variantes suivant le matériau
qui forme l’ossature rigide porteuse (bois, fibres-ciment, tôle nervurée, béton cellulaire,
etc
.), selon le type de paroi qui compose leur sous-face,
selon le type de matériau de couverture auquel ils sont destinés et selon la nature de leur isolant.
isolation par l’extérieur avec panneaux de sous-toiture
